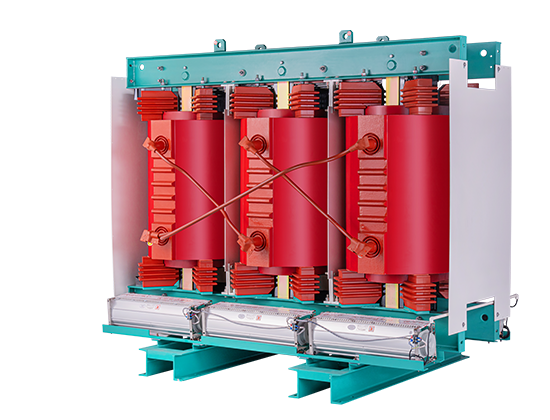

产品特点
线圈采用真空压力镜面浇注工艺，外观美观，具有较强的抗突发短路能力铁心采用优质硅钢片
45°全斜多级接缝，叠片系数高，空载损耗低、噪音低产品局部放电量小，热稳定性好，低噪音
过载能力强产品运行过程免维护，在商业建筑、负荷中心区域广泛使用
适应环境
电压等级：35kV（36.5kV，38.5kV等）；
分接范围：±2×2.5%、±5%；
连接组别：Dyn11、Yd11、YNd11等；
容量范围：800~25000kVA；
绝缘水平：35kV LI170AC 70、10kV LI75AC35；
绝缘等级：F级或H级；
调压方式：无励磁调压或有载调压；
产品参数
| 35KV级无励磁调压电力变压器性能参数 | |||||||||||||||
| 额定 容量 KVA | 电压组合 | 联结组 标号 | 空载 损耗 (W) | 负载损耗（W) | 空载 电流 (%) | 短路 阻抗 (%) | L（长） | B（宽） | H（高） | L1 （横向 轨距） | B1 （纵向 轨距） | 重量 (kg) | |||
| 高压 kV | 高压分接 范围％ | 低压 kV | F(120C) | H[145C) | |||||||||||
| 800 | 35~ 38.5 | ±5 或 ±2 x2.5% | 3.15 6 6.3 10 10.5 11 | Dyn11 或Yd11 或Yyn0 | 2250 | 9400 | 10070 | 0.85 | 6 | 2050 | 1400 | 2030 | 820 | 820 | 3440 |
| 1000 | 2670 | 10920 | 11690 | 0.85 | 2010 | 1400 | 1950 | 820 | 820 | 4530 | |||||
| 1250 | 3130 | 12920 | 13830 | 0.75 | 2240 | 1400 | 2030 | 820 | 820 | 5060 | |||||
| 1600 | 3690 | 15480 | 16570 | 0.75 | 2440 | 1500 | 2365 | 820 | 820 | 6060 | |||||
| 2000 | 4230 | 18240 | 19530 | 0.65 | 7 | 2650 | 1500 | 2350 | 1070 | 8380 | |||||
| 2500 | 4860 | 21850 | 23390 | 0.65 | 2760 | 1600 | 2460 | 1070 | 8940 | ||||||
| 3150 | 6030 | 24510 | 26240 | 0.60 | 8 | 2790 | 1600 | 2270 | 1070 | 9650 | |||||
| 4000 | 7020 | 29450 | 31530 | 0.60 | 2930 | 1700 | 2360 | 1475 | 10530 | ||||||
| 5000 | 8370 | 34960 | 37430 | 0.55 | 2935 | 1700 | 2700 | 1475 | 12860 | ||||||
| 6300 | 9900 | 40850 | 43730 | 0.55 | 3450 | 1700 | 2750 | 2050 | 16750 | ||||||
| 8000 | Dyn11 或Yd11 或YNd11 | 11340 | 46070 | 49320 | 0.45 | 9 | 3385 | 1700 | 2790 | 2050 | 18410 | ||||
| 10000 | 12960 | 55570 | 59490 | 0.45 | 3970 | 1800 | 3080 | 2300 | 28150 | ||||||
| 12500 | 6 6.3 10 10.5 11 | 15750 | 64600 | 69150 | 0.35 | 4180 | 1800 | 3270 | 2300 | 34920 | |||||
| 16000 | 19350 | 76000 | 81360 | 0.35 | 4360 | 1800 | 3290 | 2560 | 37710 | ||||||
| 20000 | 22950 | 85500 | 91530 | 0.30 | 10 | 4370 | 1800 | 3330 | 2560 | 42050 | |||||
| 25000 | 27100 | 101000 | 108100 | 0.30 | 4780 | 1800 | 3590 | 2560 | 60920 | ||||||
